塗りつぶし「ベクターの中心線で塗り止まる」の時に透明のベクター線には反応しないでほしい

透明色で描画されたベクター線に対しては、「ベクターの中心線で塗り止まる」の対象と
ならない様な設定ができるようにされたいとの点につきましては、ご要望として承り、
今後の開発にて対応を検討してまいります。

もう一点いただいている塗り漏れの件についてでございますが、[塗りつぶし]ツールの
[隙間閉じ]にチェックを入れ、数値を大きく調整していただいても塗り漏れるという事
でしょうか。

ご確認の程、よろしくお願いいたします。

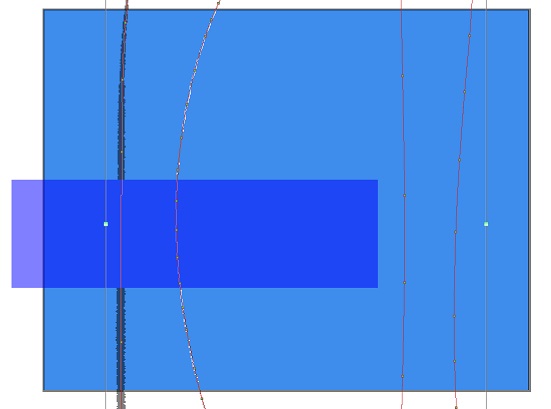

上の画像にて塗り漏れている部分ですが、下記の３点に該当していますでしょうか。
・線同士（一方の線の制御点ともう一方の線の中心線）にくっついていない
・領域拡縮を設定
・領域拡縮の拡縮方法を[最も濃いピクセルまで拡張]にしている

その場合、[ベクターの中心線で塗り止まる]を設定されていますので、領域拡縮の
設定のチェックをはずしていただいた状態でも現象が発生しますでしょうか。


また、下の画像についてでございますが、こちらは、透明色でベクター線を描画
されていてその箇所が白くなっている状況ですしょうか。

いずれの内容につきましても、お客様の描画状況を確認させていただく為、
お手数ですが、以下のデータ便サービスでファイルをアップロードしていただき、
ファイルのダウンロード用のURLをお知らせください。

■データ便
http://www.datadeliver.net/

[ライトプラン]をご利用ください。
100MBまでのデータを無料で送信することができます。

１．[・データ便]が選ばれていることをご確認の上、[ファイルの選択]にファイルを
　　ドラッグ＆ドロップするとデータのアイコンが表示されます。
　　同じ操作で複数のファイルを追加することもできます。
　　有効期限、パスワード設定、ダウンロード通知はそのままでご利用ください。

２．[利用規約に同意する]チェックボックスを有効にして[アップロード]ボタンを
　　クリックすると、データのアップロードが開始されます。
　　データの量、ネットワーク回線の状態によってお時間がかかることがありますが、
　　アップロード中 はそのままお待ちください。

３．「ファイルアップロード完了]メッセージが表示されたら[URL取得画面へ]ボタンを
　　クリックします。

４．「ダウンロードURL」欄にお客様がアップロードしたデータ専用のダウンロードURL
　　が表示されますので、[COPY]ボタンをクリックして、以下の宛先までメールにて
　　送信してください。
　　[短縮URLの発行]から[作成]ボタンをクリックすると、短縮されてメールなどに貼り
　　付けやすいアドレスに変換することもできます。

　　宛先
　　・セルシスユーザーサポート
　　・tech@celsys.co.jp
　　・「問い合わせ：33632」と記載願います。

　　※お送りいただいたデータは不出管理させていただき、データ検証など完了次第、
　　　速やかにローカル及びサーバー上からも削除いたします。

お手数ですが、よろしくお願いいたします。

データをお送りいただきありがとうございます。

塗り漏れと頂いている点についてですが、「領域拡縮」のチェックをはずして
お試しいただいておりますでしょうか。

「領域拡縮」で拡縮方法を「最も濃いピクセル」を選択されているとの事
ですので、その場合、黒い部分には拡張されず、ベクター線の中心線と
中心線が繋がっていない部分が拡張されますので、その部分が塗り漏れて
いるように見える状態となります。

「領域拡縮」のチェックをはずす事をお試しではない場合は、チェックをはずした
際の操作をお試しいただけますようお願いいたします。

透明で描いたベクター線は無視しているようですが、

こちらでもお客様が作成されている線に対して、同じ設定のツールにて塗りつぶしを
行い、現象の確認をさせていただく為、現象の発生している状態で保存したlipファイル
と、使用されているサブツールを書き出していただき、こちらにお送りいただけますで
しょうか。

よろしくお願いいたします。

度々申し訳ございません。

一点追加でお試しいただきたい操作がございます。

[領域拡縮]をオンにして数値を[1]に変更いただき、[拡縮方法]を[四角く拡張]を
選択いただいた状態で、塗りつぶしをお試しいただいた場合、ご希望の塗りの
操作が行えるかご確認いただけますでしょうか。

なお、上記の設定の場合にも同様の現象が発生する場合には、お手数ですが、
お手すきの際にでも、前回ご案内いたしましたデータをこちらまでお送り
いただけますと幸いです。

お手数ですが、よろしくお願いいたします。

お忙しい所、データをお送り頂きありがとうございます。

頂きましたデータを確認させていただきました所、領域拡縮の値が[10px]となっておりました。
こちらでの単位の記載をしておらず申し訳ありません。

[ファイル]メニュー→[環境設定]を選択いただき、表示される画面の左側のメニューにて、
[定規・コマ・単位]を選択して、表示される画面の[単位]のブロックにある[長さの単位]を
[mm]とされている場合は領域拡縮の値を[0.05]としていただき、[px]の場合は[1]として
いただいた上で、そのほかの設定はそのままで、再度お試しいただけますでしょうか。

よろしくお願いいたします。

試してみましたが、そうするとラスターの線に対しては

少ししか拡張されないという事ですが、前回ご案内いたしました領域拡縮の
数値はいただいたデータに対しての数値としてご案内をさせていただきました。

塗られる個所によって、拡張が足りないという場合は、数値を上げてご確認を
いただけますでしょうか。

よろしくお願いいたします。

ご連絡ありがとうございます。

[ベクターの中心線で塗り止まる]、[領域拡縮]の[拡縮方法]を[四角く拡張]の
設定を行っていただいている状態で、[領域拡縮]の数値を塗りつぶしを行う
場所によって調整していただいた場合に、ラスターでも、ベクターでも
はみ出してしまうという事でしょうか。

よろしければ今後の参考とさせていただければと思いますので、お手すきの
際で結構ですので、塗りつぶしを行われた状態で保存いただいた該当の
lipファイルと、使用されているサブツールを書き出していただき、以前に
いただいたのと同様にこちらにお送りいただけますでしょうか。

よろしくお願いいたします。
