可動モデルを作成し、actionに持ち込む手段について

お時間いただいており申し訳ありません。

ボーン構造については、可動モデル作成ガイドに記載しておるのが
推奨ですが、人型のボーン構造であれば、COORDINATEで
ボーンマッピングをしていただくことで、ポーズ付や物理設定も
していただけます。

試行内容の件は、LightwaveのバージョンとFBXのバージョンに
よって結果が異なるかも知れませんが、取り急ぎMetasequioaから
COORDINATEに至る一連の内容をまとめましたので、ご連絡させていただきます。

講座の内容もセットでご確認いただければわかりやすいと思い、
講座のサンプルモデルを用いた手順を作成いたしました。

まずは、こちらの手順で一連の流れをご確認いただければ幸いです。


■使用するソフトウェアやプラグインの情報
Metasequoia 3.1.0
keynote 0.4.4
FBXインポーター 1.2.2
※あらかじめ上記のプラグインをインストールしておいてください。
　プラグインのインストール方法は、各配布元等でご確認ください。


■手順１．Metasequoiaでボーンやウェイトを設定したモデルを用意する
まずは、下記のMetasequoiaの講座より、サンプルデータをダウンロードしてください。

Metasequoiaの使い方講座 「3Dでキャラクターを作ってみよう！」

サンプルデータには[020_Start]と[020_Final]の2つが同梱されています。
今回は[020_Final]のデータを使用します。
なお、サンプルのモデルには手(指)のボーンは入っていません。

keynoteを使用したボーン入れやウェイト設定などの作業方法の詳細は、
当該の講座をご参照いただけますようお願いいたします。

COORDINATEでは、ボディ、フェイス、ヘアの3つの部位ごとに3Dモデルを
読み込んでいただきますので、[020_Final]のデータをもとに、部位ごとの
プロジェクトファイルを作成します。

※別途、ご登録のアカウント宛に、上記手順で使用したサンプルファイルを
　ご送付しております。サンプルは、本件の確認用途にのみご使用いただけます。
　加工・改変の有無を問わず、配布や流用等はしていただけません。


[ボディ]
１．ボディ以外の不要なオブジェクトを削除します。

※参考



２．[bone]オブジェクトのボディ以外の不要なボーン(面)を削除します。
３．[コマンド]パネルの[ボーン]を選択します。　※keynoteが有効になっている必要があります。
４．[ファイル]→[名前をつけて保存]で、種類をFBXに指定して保存します。
　　※テクスチャデータと同じ階層に保存してください。

※参考

※[末端ノードを出力する]は必ずチェックしてください。


[フェイス]
１．フェイス以外の不要なオブジェクトを削除します。

※参考


２．[bone]オブジェクトのフェイス以外の不要なボーン(面)を削除します。
３．ボディと同様の手順でFBXを保存します。


[ヘア]
１．ヘア以外の不要なオブジェクトを削除します。

※参考


２．[bone]オブジェクトのヘア以外の不要なボーン(面)を削除します。
３．ボディと同様の手順でFBXを保存します。

※髪飾りの長い部分を残す場合は、該当の部分(ボーン含む)を
　[sdef:Hair]オブジェクトに合成してください。


■手順２．各パーツのFBXをCOORDINATEで読み込みます
手順1で用意した3つのFBXをCOORDINATEで読み込んでいきます。

１．COORDINATEを起動します
２．[ボディ]ウィンドウの[追加]ボタンからボディのFBXを読み込みます。
３．[フェイス]ウィンドウの[追加]ボタンからフェイスのFBXを読み込みます。
４．[ヘア]ウィンドウの[追加]ボタンからヘアのFBXを読み込みます。
５．[ボディ]ウィンドウでオブジェクトを選択し、[標準ボーンマッピング]をクリックします。
６．画面の指示にそって標準ボーンマッピングを完了させます。
７．[物理設定]ウィンドウで[標準ボーンに剛体を追加します]をクリックします。
　　この操作により、髪の毛とスカートの揺れものに物理設定が入ります。
　　※微調整は[物理設定]ウィンドウからご実施いただけます。
８．[ファイル]メニューの[保存]からc2fr形式で保存します。

以上で操作完了です。

可動モデル作成ガイドのボーン構造とは異なりますが、
書き出し設定など一連の流れをご確認いただけるかと思います。

なお、各ソフトウェア用のサンプルデータの配布については、
ご要望として承らせていただきます。

お手数ですがご確認のほど、よろしくお願いいたします。

以下報告

ご確認ありがとうございます。

作成していただいたモデルについては、ただいまボーン構造など
含めて確認をしておりますので、今しばらくお待ちください。

取り急ぎ、先にご質問いただいた件についてご回答いたします。


こちらは、ご推察の通り基点として残してあります。

ご説明が不足している点があり、申し訳ありませんでした。

よろしくお願いいたします。

当該のモデルの件についてご回答いたします。

お送りいただいたモデルを用いて確認しましたところ、確かに[標準ボーンマッピング]を
していない状況ですと、お知らせいただいた現象が発生しました。

これは、お客様もご存知のように、各アプリケーションによって座標系などが異なる場合が
あるため、ボーン構成が同様でも、COORDINATE(及びACTION)での動作が異なるためです。

これらの相違点を吸収するのが標準ボーンマッピングで、これをご実施いただくことで、
標準以外のボーンでも弊社ソフトウェア上で可動させることができます。

FBXやPMDの人型のモデルをACTIONでご使用いただく場合は、COORDINATEで
標準ボーンマッピングをして、c2frとして保存していただくのが基本の流れとなります。
(QUMARIONの連動も、標準ボーンマッピングのデータを元に行います)

---

以上の理由から、当該のモデルで標準ボーンマッピングを実施しようとしましたが、
お送りいただいたままの状態ですとできませんでした。

原因としましては、右手の親指のボーンが離れてしまっていることでした。
[righthandthumb2_bb_]の面の辺の長さを調整していただければ親子関係がつきます。

この状態でFBX出力し、COORDINATEで標準ボーンマッピングをしていただきますと、
QUMARIONとの連動もしていただけます。

全体的には、元のモデルデータのボーンと影響範囲の調整が必要ですが、
ご指摘いただいているように見本となるサンプルがないと調整が困難かと思いますので、
準備等を進められればと考えております。
お時間ばかりいただいてしまい、誠に申し訳ございません。

よろしくお願いいたします。

ご確認ありがとうございます。

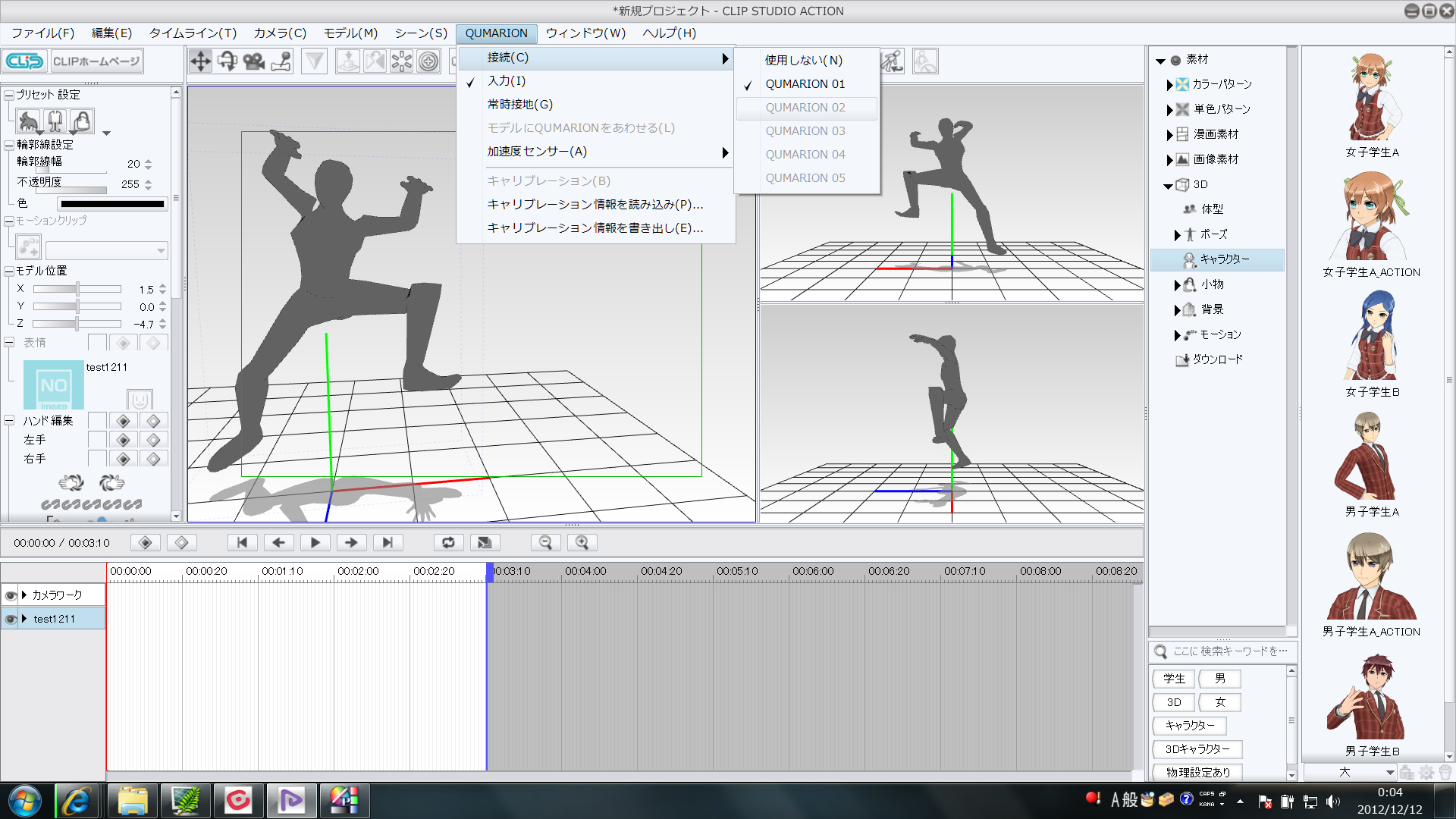

ACTIONに読み込んだときにポーズが崩れる現象について、こちらでも確認いたしました。
現状ですと、[モデル]メニュー → [初期ポーズに戻す]か、QUMARION連動をしていただくと
通常のポーズに戻ります。
読み込み時の動作については、調査も含めて今後のアップデートでの対応を検討させていただきます。

よろしくお願いいたします。

はじめまして。このスレッドで何とかメタセコイアでの出力に成功しました。
