配置パレット

[配置]パレットとは、[フェイス]・[ヘア]・[アクセサリ]の各パレットで選択したパーツの位置、向き、大きさを調整するパレットです。



配置パレットの機能

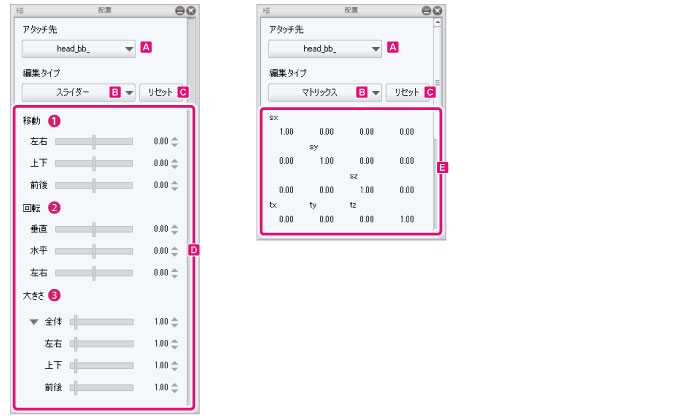

[配置]パレットの各部の名称と機能について、説明します。



A.アタッチ先

アクセサリパーツをアタッチするボーンを選択します。アクセサリパーツを選択している場合のみ、表示されます。

ボーンの名称については、『標準ボーンの仕様（可動モデル作成ガイド）』を参照してください。



B.編集タイプ

パーツの配置方法を設定します。プルダウンメニューから、[スライダー]か[マトリックス]を指定します。どちらの編集タイプでも、配置先のボーンの座標系が基準になります。

C.リセット

スライダーやマトリックスで指定した、パーツの配置設定を初期値に戻します。

D.スライダー

[編集]タイプで[スライダー]を選択した場合の画面です。

移動(移動量)、回転(回転角度)、大きさ(スケール)について、各方向の値をスライダーを使って指定します。テキストボックスに数値を入力して指定することもできます。

①移動

移動量を設定します。下記の値を設定できます。かっこ内の値は、[編集タイプ]を[マトリックス]にした場合に対応する設定値です。

左右（tx）	x方向移動量(－100cm ～ 100cm)
上下（ty）	y方向移動量(－100cm ～ 100cm)
前後（tz）	z方向移動量(－100cm ～ 100cm)



②回転

回転角度を設定します。下記の値を設定できます。

垂直	x軸回転角度(－180° ～ 180°)
水平	y軸回転角度(－180° ～ 180°)
左右	z軸回転角度(－180° ～ 180°)



③大きさ

スケールを設定します。下記の値を設定できます。かっこ内の値は、[編集タイプ]を[マトリックス]にした場合に対応する設定値です。

全体	すべての方向（x,ｙ,ｚ）に対するスケール（0.1～10倍）
左右（sx）	x方向スケール(0.1 ～ 10倍)
上下（sy）	y方向スケール(0.1 ～ 10倍)
前後（sz）	z方向スケール(0.1 ～ 10倍)



[フェイス]タブと[ヘア]タブを選択している場合は、[左右（sx）]・[上下（sy）]・[前後（sz）]は設定できません。



E.マトリックス

[編集]タイプで[マトリックス]を選択した場合の画面です。

スライダーで指定した移動、回転、スケールの値が合成された値がマトリックス表示されます。直接数値入力して指定することもできます。
