可動パーツタブの各部の名称　

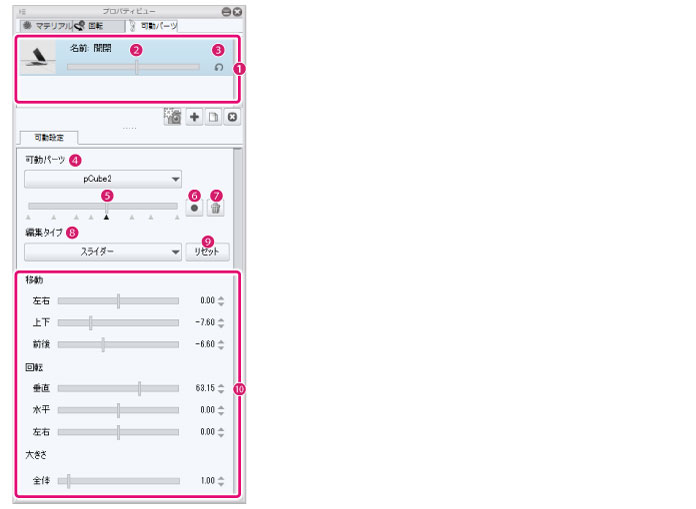

[可動パーツ]タブの各部の名称について説明します。



セットエリア

①セットエリア

可動パーツセットの一覧が表示されます。可動パーツセットとは、特定のパーツを移動・回転するための設定です。

②スライダー

可動パーツセットの動作を確認するためのスライダーです。スライダーを操作すると、プレビューエリアでパーツの動作を確認できます。

③リセット

可動パーツセットの動作を初期状態に戻します。可動パーツ自体の設定は削除されません。

プロパティエリア

④可動パーツ

可動パーツにしたいパーツを、プルダウンメニューから選択します。

⑤キーフレーム

可動パーツの動作を記録するスライダーです。キーフレームの左端が可動パーツの初期状態を、キーフレームの右端に可動パーツを最大に設定した状態を記録できます。

動作が記録されている箇所には、スライダーの下に[▲]が表示されます。[▲]をクリックすると、記録した動作を選択、編集できます。

⑥キーを追加

キーフレームのスライダーに対して、プレビューエリアなどで設定したパーツの状態を記録します。

スライダーの中間にも、キーを追加できます。



⑦キーを削除

キーフレームのスライダーに記録した、パーツの状態を削除します。

⑧編集タイプ

可動パーツの編集方法を、[スライダー] と[マトリックス]から選択します。

⑨リセット

可動パーツの編集内容をリセットします。

⑩位置設定

スライダーまたはマトリックスで、パーツの位置・向き・大きさを編集します。詳しくは、『可動パーツの位置設定』を参照してください。

可動パーツの位置設定

可動パーツの位置を数値やスライダーで設定する場合、[編集タイプ]から、編集方法を選択できます。ここでは、各編集方法について説明します。

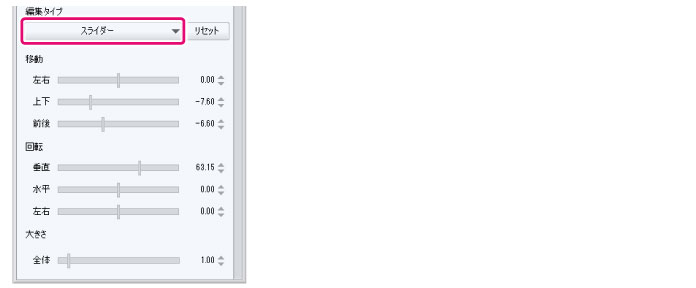

スライダー

移動(移動量)、回転(回転角度)、大きさ(スケール)について、各方向の値を、スライダーを使って指定します。テキストボックスに数値を入力して指定することもできます。



移動

移動量を設定します。下記の値を設定できます。かっこ内の値は、[編集タイプ]を[マトリックス]にした場合に対応する設定値です。

左右（tx）	x方向移動量(－100cm ～ 100cm)
上下（ty）	y方向移動量(－100cm ～ 100cm)
前後（tz）	z方向移動量(－100cm ～ 100cm)



回転

回転角度を設定します。下記の値を設定できます。

垂直	x軸回転角度(－180° ～ 180°)
水平	y軸回転角度(－180° ～ 180°)
左右	z軸回転角度(－180° ～ 180°)



大きさ

スケールを設定します。下記の値を設定できます。かっこ内の値は、[編集タイプ]を[マトリックス]にした場合に対応する設定値です。

全体	すべての方向（x,ｙ,ｚ）に対するスケール（0.1～10倍）

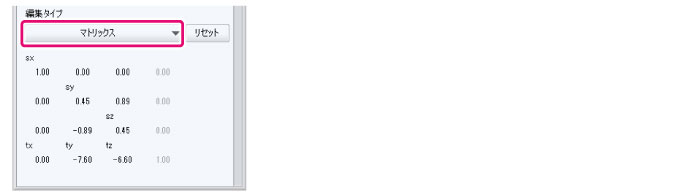

マトリックス

スライダーで指定した移動、回転、スケールの値が合成された値がマトリックス表示されます。直接数値入力して指定することもできます。
