表示メニュー

CLIP STUDIO COORDINATEの[表示]メニューの機能について説明します。



ワイヤーフレーム

オンにすると、線（ワイヤー）だけでキャラクターや背景が表示されます。



輪郭線

オンにすると、キャラクターや背景に輪郭線が表示されます。



ライティング

オンにすると、光源の設定が、キャラクターや背景に反映されます。



テクスチャ

オンにすると、キャラクターや背景にテクスチャが表示されます。



カリング

カリングのオン・オフを設定できます。[カリングしない]・[バックフェースカリング]から選択できます。



ボーン

オンにすると、キャラクターや背景にボーンが表示されます。

3D背景編集画面を表示している場合は、この項目は表示されません。



マニピュレータ

オンにすると、選択中のキャラクターや背景にマニピュレータが表示されます。マニピュレータを表示すると、ドラッグでキャラクターの部位や背景のパーツを移動できます。



キャラクターの場合

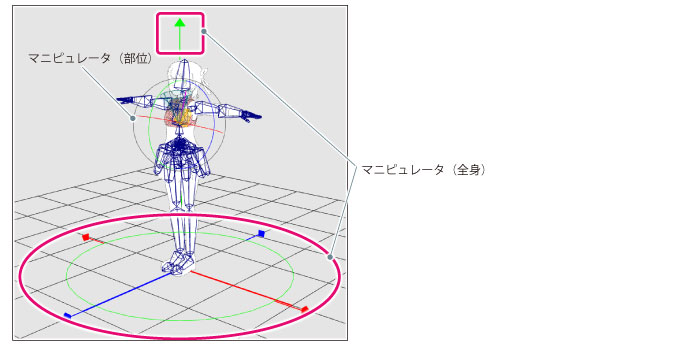

キャラクターを編集中の場合、下記のマニピュレータが表示されます。

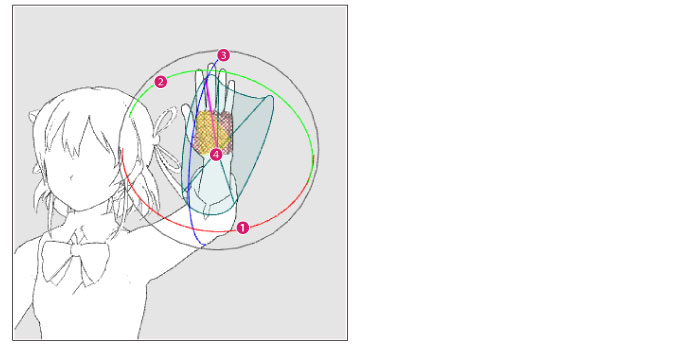

マニピュレータ（部位）

キャラクターの部位を操作するマニピュレータです。



①ねじり回転（赤）

[赤]のリングに沿ってドラッグします。選択中の部位がリングの方向に回転します。

②曲げ回転（緑）

[緑]のリングに沿ってドラッグします。選択中の部位がリングの方向に回転します。

③曲げ回転（青）

[青]のリングに沿ってドラッグします。選択中の部位がリングの方向に回転します。

④可動領域

部位を回転できる範囲が表示されます。

[ねじり回転（赤）]・[曲げ回転（緑）]・[曲げ回転（青）]は、その方向に回転できる場合だけ表示されます。

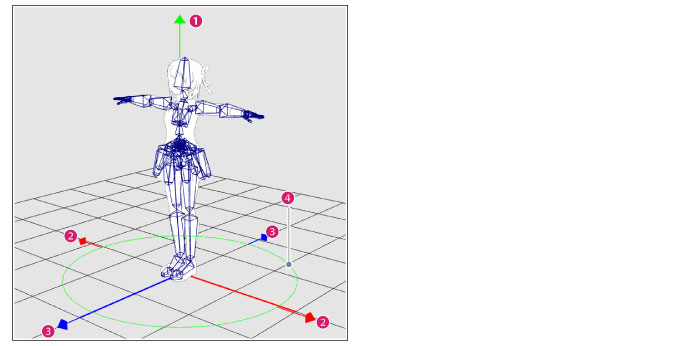

マニピュレータ（全身）

キャラクター全体を操作するマニピュレータです。



①左右に移動（赤矢印）

[赤]の矢印に沿ってドラッグします。キャラクター全体が矢印の方向に移動します。

②上下に移動（緑矢印）

[緑]の矢印に沿ってドラッグします。キャラクター全体が矢印の方向に移動します。

③前後に移動（青矢印）

[青]の矢印に沿ってドラッグします。キャラクター全体が矢印の方向に移動します。

④モデル全体を回転（緑の円）

緑色のリングにマウスカーソルを合わせてドラッグします。リングに沿って、キャラクター全体が回転します。



背景の場合

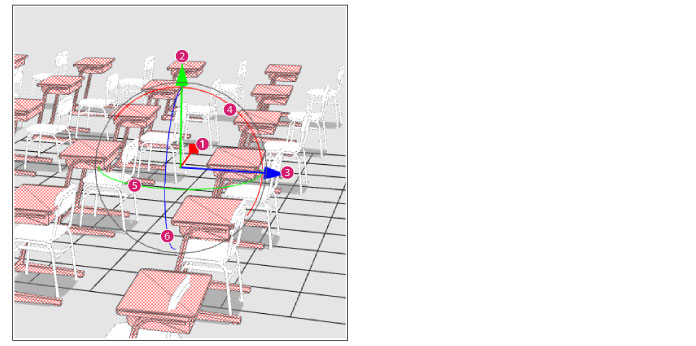

背景を編集中の場合、下記のマニピュレータが表示されます。下図は背景を横向きに表示した例です。



①左右に移動（赤矢印）

[赤]の矢印に沿ってドラッグします。選択中のパーツが矢印の方向に移動します。

②上下に移動（緑矢印）

[緑]の矢印に沿ってドラッグします。選択中のパーツが矢印の方向に移動します。

③前後に移動（青矢印）

[青]の矢印に沿ってドラッグします。選択中のパーツが矢印の方向に移動します。

④垂直回転（赤）

[赤]のリングに沿ってドラッグします。選択中のパーツがリングの方向に回転します。

⑤水平回転（緑）

[緑]のリングに沿ってドラッグします。選択中のパーツがリングの方向に回転します。

⑥左右回転（青）

[青]のリングに沿ってドラッグします。選択中のパーツがリングの方向に回転します。



モーションシェル

モーションシェル設定などで設定したモーションシェル（外殻）の表示・非表示を切り替えできます。



物理オブジェクト

オンにすると、物理オブジェクトの剛体の形状やジョイントが表示されます。



輪郭線設定

アウトラインの表示方法を設定できます。[ポリゴン]・[ライン]・[ポリゴンコネクト]から選択できます。



テクスチャ設定

テクスチャの表示方法を設定できます。[リニア]と[ミップマップ]から選択でき、それぞれ[アルファテスト]（透過）のオン・オフが切り替えられます。

[アルファテスト]をオンにした場合は、[アルファテストしきい値]から、しきい値を選択できます。



ライティング設定

ライティングの表示方法を設定できます。[グーロー]・[フォン]・[トゥーン1]・[トゥーン2]から選択できます。

3D背景編集画面・3Dオブジェクト編集画面を表示している場合は、[トゥーン2]は表示されません。



初期設定に戻す

[表示]メニューの設定状態を、初期状態に戻します。
