延長

延長のサブツールは、線や面をドラッグすることで、新しい線や面を作成します。



サブツール（延長ツール）

[延長]ツールのサブツールは、下記の通りです。



持ち上げ

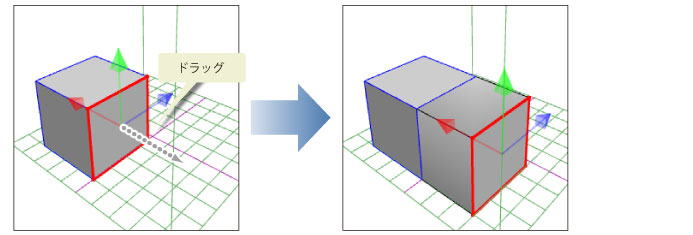

線や面をドラッグすると、面の法線方向に線や面が持ち上がり、新しい面を作成できます。



マニピュレータの矢印にマウスカーソルを合わせてドラッグすると、マニピュレータの矢印の方向に合わせて線や面が持ち上がります。



キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Ctrl]キー+クリック	線や面を複数選択できます。複数選択した状態でドラッグすると、複数の線や面を持ち上げられます。
右ドラッグ	線や面が、作業平面に対して平行に持ち上げられます。





延長

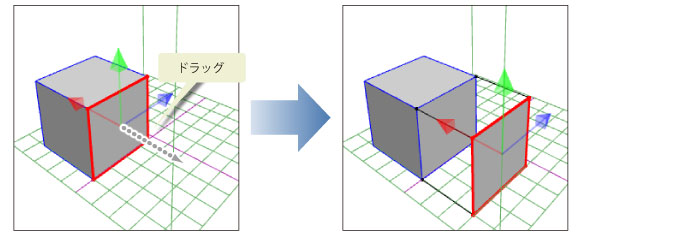

線や面をドラッグすると、面の法線方向に線や面が複製され、元の線や面との間に線を作成できます。



マニピュレータの矢印にマウスカーソルを合わせてドラッグすると、マニピュレータの矢印の方向に合わせて線や面が延長します。



キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Ctrl]キー+クリック	線や面を複数選択できます。複数選択した状態でドラッグすると、複数の線や面を複製し、線を作成できます。
右ドラッグ	線や面が、作業平面に対して平行に複製されます。
