変形
変形のサブツールは、メッシュの大きさや形状を変更します。
サブツール(変形ツール)
[変形]ツールのサブツールは、下記の通りです。

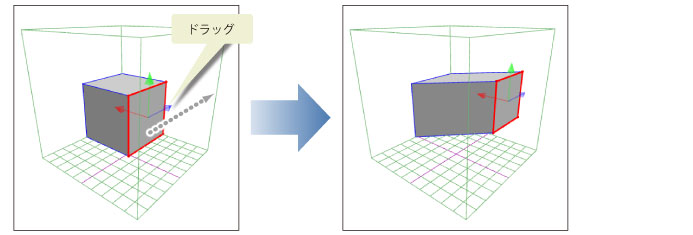

形状変形
メッシュの頂点・線・面を選択してドラッグすると、選択した頂点・線・面が移動し、メッシュを変形できます。
|
·矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。 ·マニピュレータの矢印にマウスカーソルを合わせてドラッグすると、マニピュレータの矢印の方向に合わせて頂点・線・面が移動します。 |
キーやマウスの操作を組み合わせると、下記の操作を行えます。
クリック |
メッシュの頂点・線・面を選択できます。 |
[Ctrl]キー+クリック |
メッシュの頂点・線・面を複数選択できます。複数選択した状態でドラッグすると、複数の頂点・線・面を移動、変形できます。 |
[Shift]キー+ドラッグ |
頂点・線・面を移動する方向が、作業平面の軸方向に固定された状態で、変形できます。 |
[Alt]キー+ドラッグ |
ドラッグの開始位置でメッシュの線を分割し、変形できます。 |
右ドラッグ |
頂点・線・面を移動する方向が、垂直方向に固定されます。 |

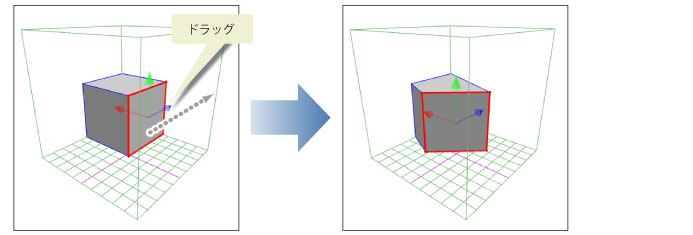

拡大縮小
メッシュの頂点・線・面を選択してドラッグすると、選択した頂点・線・面が拡大・縮小し、メッシュを変形できます。
|
矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。 |
キーやマウスの操作を組み合わせると、下記の操作を行えます。
クリック |
メッシュの頂点・線・面を選択できます。 |
[Ctrl]キー+クリック |
メッシュの頂点・線・面を複数選択できます。複数選択した状態でドラッグすると、複数の頂点・線・面を拡大・縮小し、変形できます。 |

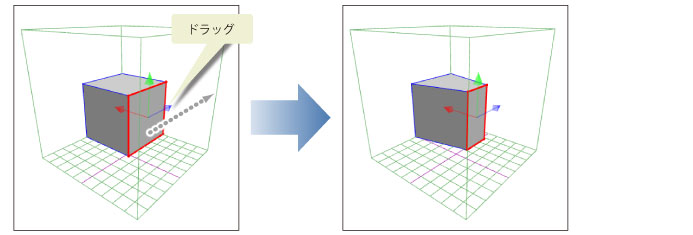

引き伸ばし
メッシュの頂点・線・面を選択してドラッグすると、選択した頂点・線・面が引き伸ばされ、メッシュを変形できます。
「
|
矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。 |
キーやマウスの操作を組み合わせると、下記の操作を行えます。
クリック |
メッシュの頂点・線・面を選択できます。 |
[Ctrl]キー+クリック |
メッシュの頂点・線・面を複数選択できます。複数選択した状態でドラッグすると、複数の頂点・線・面を引き伸ばし、変形できます。 |
[Shift]キー+ドラッグ |
頂点・線・面を引き伸ばす方向が、作業平面の軸方向に固定された状態で、変形できます。 |

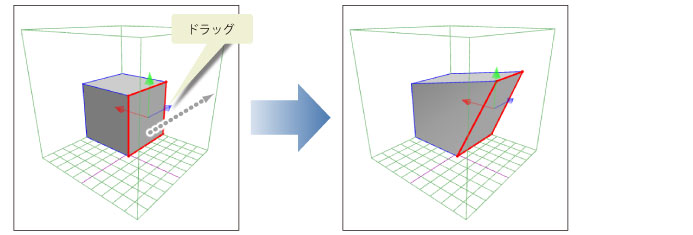

傾け
メッシュの頂点・線・面を選択してドラッグすると、選択した頂点・線・面が傾き、メッシュを変形できます。
作業平面に垂直な方向を基準軸として、その軸を傾けるように変形します。
「
|
矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。 |
キーやマウスの操作を組み合わせると、下記の操作を行えます。
クリック |
メッシュの頂点・線・面を選択できます。 |
[Ctrl]キー+クリック |
メッシュの頂点・線・面を複数選択できます。複数選択した状態でドラッグすると、複数の頂点・線・面が傾き、メッシュを変形できます。 |
[Shift]キー+ドラッグ |
頂点・線・面の傾く方向が、作業平面の軸方向に固定された状態で、メッシュを変形できます。 |

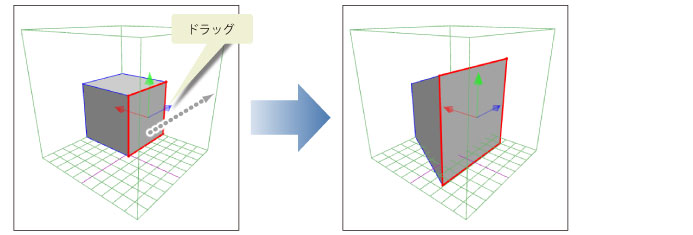

曲げ
メッシュの頂点・線・面を選択してドラッグすると、選択した頂点・線・面が曲がり、メッシュを変形できます。
|
矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。 |
キーやマウスの操作を組み合わせると、下記の操作を行えます。
クリック |
メッシュの頂点・線・面を選択できます。 |
[Ctrl]キー+クリック |
メッシュの頂点・線・面を複数選択できます。複数選択した状態でドラッグすると、複数の頂点・線・面が曲がり、メッシュを変形できます。 |
[Shift]キー+ドラッグ |
頂点・線・面が、90度ずつ曲がります。 |
