要素編集

要素編集のサブツールは、頂点を結合したり、削除したりできます。



サブツール（要素編集ツール）

[要素編集]ツールのサブツールは、下記の通りです。

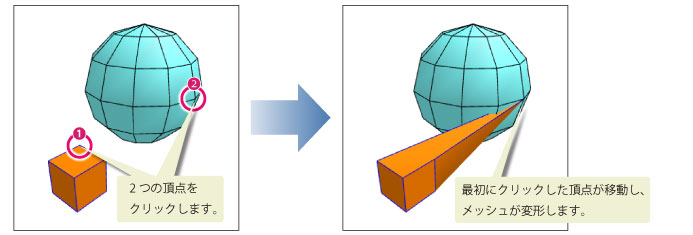

頂点連結

クリックした２つの頂点の座標を合わせ、連結します。たとえば、2つの頂点を続けてクリックした場合、最初にクリックした頂点が、次にクリックした頂点の位置に移動し、2つの頂点が1つの頂点に連結します。

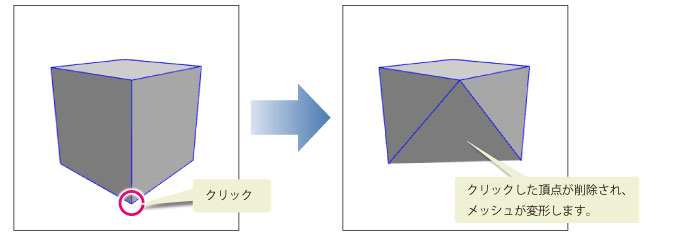

削除

クリックした頂点・線を削除します。



キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+クリック	削除する線の両側が三角形の場合は、その線が削除され、入れ替わるように、両脇の頂点を結ぶ線が作成されます。 実行時に2つの面が重なってしまうなどの場合、線は作成されません。
[Ctrl]キー+クリック	削除する線の両側が三角形の場合は、その線が削除され、2つの三角形が四角形になります。
