ツールプロパティ(平面図形ツール)

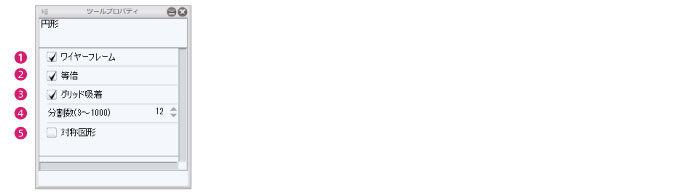

[平面図形]ツールを選択すると、[ツールプロパティ]パレットで下記の設定を行えます。






[直線]サブツールと[折れ線]サブツールを選択した場合、[ツールプロパティ]パレットの設定項目はありません。



ワイヤーフレーム

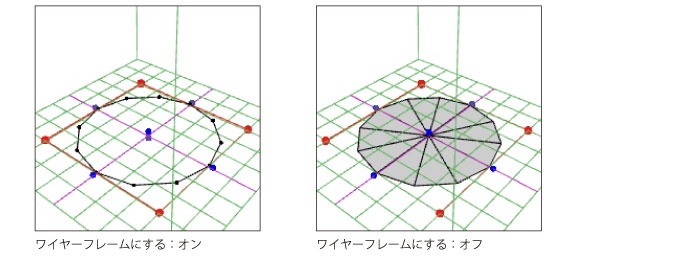

オンにすると、図形をワイヤーフレームで作成します。




等倍

オンにすると、メッシュが等倍になるように平面図形を作成します。[矩形]サブツールは正方形を、[円]サブツールは真円を作成できます。

グリッド吸着

グリッドのます目に吸着しながら、メッシュを移動します。




吸着する範囲は、[表示設定]パレットの[吸着範囲]で設定できます。[表示設定]パレットについては、表示設定パレットの機能を参照してください。



分割数

メッシュの分割数を設定します。




[円形]サブツールを選択した場合のみ、表示されます。



対称図形

左右対称に図形を作成します。[メッシュツリー]パレットで属性を[対称]に設定したフォルダを選択した場合のみ、設定できます。




フォルダの属性については、フォルダの属性を参照してください。
