描画位置【PRO/EX】

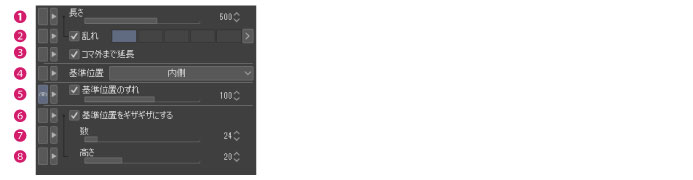

流線・集中線・フラッシュの描画・編集時に、線の長さや描画する位置などを設定できます。



①長さ

線の長さを設定します。

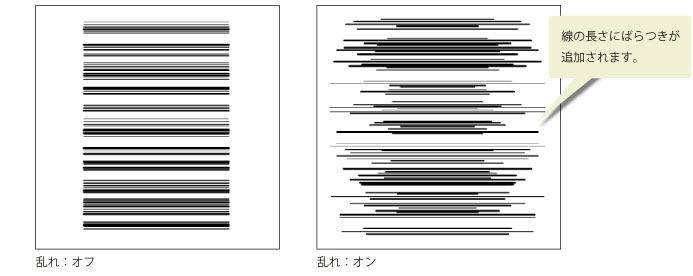

②乱れ

オンにすると、線の長さにばらつきを付けられます。インジケーターでばらつきの大きさを設定できます。



③コマ外まで延長

線の端がコマ外に出るように、線を延長します。コマフォルダーがない場合は、トンボやキャンバスの端まで延長します。

④基準位置

基準線に対して、線のどの位置を合わせるかを設定します。

基準線とは、集中線を描画するときに指定する線で、青色で表示されます。集中線や流線を描画する位置などの基準になる線です。

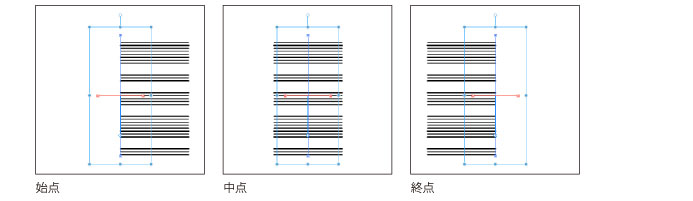

流線の場合

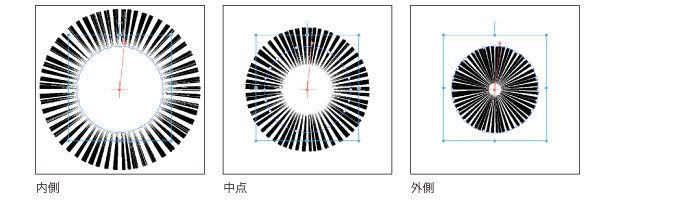

集中線の場合

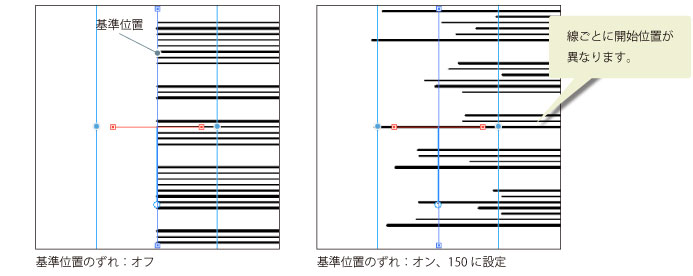

⑤基準位置のずれ

オンにすると、設定した[基準位置]にばらつきを付けられます。スライダーでばらつきの大きさを設定できます。



⑥基準位置をギザギザにする

オンにすると、集中線の描画位置をギザギザにできます。

[基準位置をギザギザにする]をオンにしても、キャンバス上の基準線の表示はギザギザになりません。

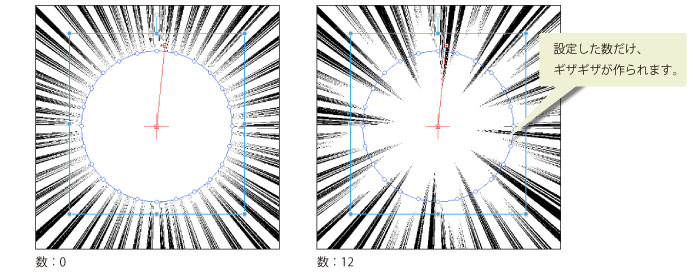

⑦数

[基準位置をギザギザにする]をオンにした場合、描画位置をギザギザにする数を設定します。

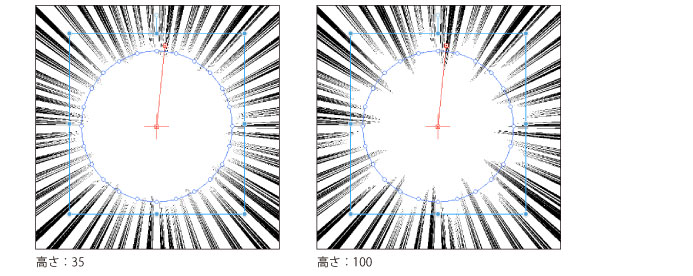

⑧高さ

描画位置のギザギザに、高低差を設定します。数値を大きくするほど、ギザギザの高低差が大きくなります。
