流線【PRO/EX】

選択しているツールやサブツールにより、表示される項目が異なります。

⇒『流線サブツールを選択している場合』

⇒『オブジェクトサブツールを選択している場合』



流線サブツールを選択している場合

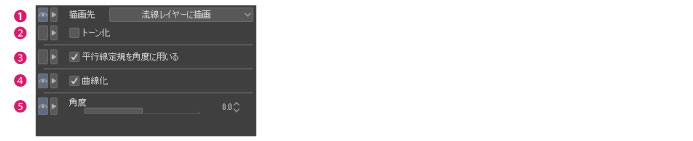

[流線]サブツールを選択している場合、流線を作成するレイヤーや角度などを設定できます。



①描画先

流線の描画先を選択できます。

編集対象のレイヤーに描画	選択中のレイヤーに、直接流線を描画します。
常に流線レイヤーを作成	流線レイヤーを新規作成し、流線を描画します。 流線レイヤーに描画した場合、描画後も流線の設定を変更できます。
流線レイヤーに描画	流線レイヤーを選択している場合は、すでに描画されている流線の設定を維持したまま、流線の基準線を描画し直せます。流線の基準線の位置を変更したり、流線の一部だけ基準線を追加したりできます。 流線レイヤー以外を選択している場合は、流線レイヤーを新規作成し、流線を描画します。



②トーン化

オンにすると、流線をトーン化します。トーン化すると、レイヤーの表現色はグレーになります。

③平行線定規を角度に用いる

平行線定規・多重曲線定規のスナップがオンになっている場合は、定規に合わせた角度で流線を描画します。

④曲線化

オンにすると、流線の形状線に、曲線のカーブを調整するための制御点が追加されます。[オブジェクト]サブツールで制御点を編集し、流線を曲線に変更できます。



⑤角度

流線の角度を指定します。

[平行線定規を角度に用いる]をオンにしている場合は、定規の角度が優先されます。





オブジェクトサブツールを選択している場合

[オブジェクト]サブツールで流線を選択した場合、流線の表示色や角度などを設定できます。



①メインカラー

流線の色を設定します。カラー表示部をクリックすると、[色の設定]ダイアログが表示され、色を設定できます。

[色の設定]ダイアログの詳細については、『色の設定ダイアログ』を参照してください。



②サブカラー

流線のサブ描画色を指定します。カラー表示部をクリックすると、[色の設定]ダイアログが表示され、色を設定できます。

[色の設定]ダイアログの詳細については、『色の設定ダイアログ』を参照してください。



③角度

流線の角度を指定します。
