制御点【PRO/EX】
[制御点]サブツールなどでベクターレイヤーやフキダシレイヤーなどを選択した場合、描画した線の制御点の編集方法を設定できます。制御点の移動・追加・削除、角の切り替え、線幅・濃度修正などが行えます。
①制御点の移動
制御点をドラッグすると、制御点の周辺の形状を変形できます。
|
[サブツール詳細]パレットの[連続曲線]カテゴリーの[曲線]から[3次ベジェ]を選択して描画した線の場合、[制御点の移動]に設定すると、次の操作を行えます。 ·方向点をドラッグ中に[Alt]キーを押すと、線の形状が変更されると同時に、通過点が角に変更されます。 ·方向点をドラッグ中に[Space]キーを押すと、通過点と方向点をまとめて移動できます。 |
②制御点の追加
線の上でクリックすると、制御点を追加できます。また、制御点をドラッグすると、制御点の周辺の形状を変形できます。
|
[サブツール詳細]パレットの[連続曲線]カテゴリーの[曲線]から[3次ベジェ]を選択して描画した線の場合、[制御点の追加]に設定すると、次の操作を行えます。 ·線をドラッグすると、ドラッグの開始位置に通過点が追加され、ドラッグの終了位置に方向点が作成されます。方向点の位置に応じて、線の形状が変更されます。 ·方向点をドラッグ中に[Alt]キーを押すと、線の形状が変更されると同時に、通過点が角に変更されます。 ·方向点をドラッグ中に[Space]キーを押すと、通過点と方向点をまとめて移動できます。 |
③制御点の削除
制御点をクリックすると、制御点を削除できます。

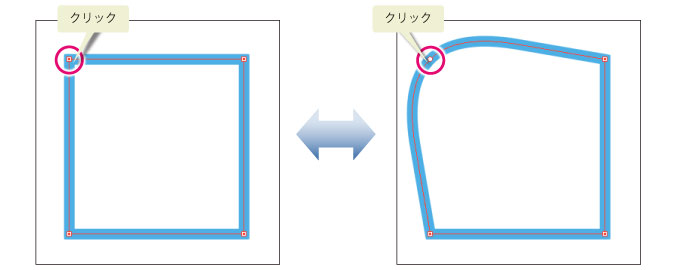

④角の切り替え
制御点をクリックすると、クリックした位置の角の有無を切り替えられます。クリックするたびに、角がある形状と、角がない形状が切り替わります。
|
[サブツール詳細]パレットの[連続曲線]カテゴリーの[曲線]から[3次ベジェ]を選択して描画した線の場合、[角の切り替え]に設定すると、次の操作を行えます。 ·通過点をドラッグすると、通過点が曲線に変更されます。同時にドラッグの終了位置に方向点が移動します。 ·方向点をドラッグすると、線の形状が変更されると同時に、通過点が角に変更されます。 ·方向点をドラッグ中に[Space]キーを押すと、通過点と方向点をまとめて移動できます。 |

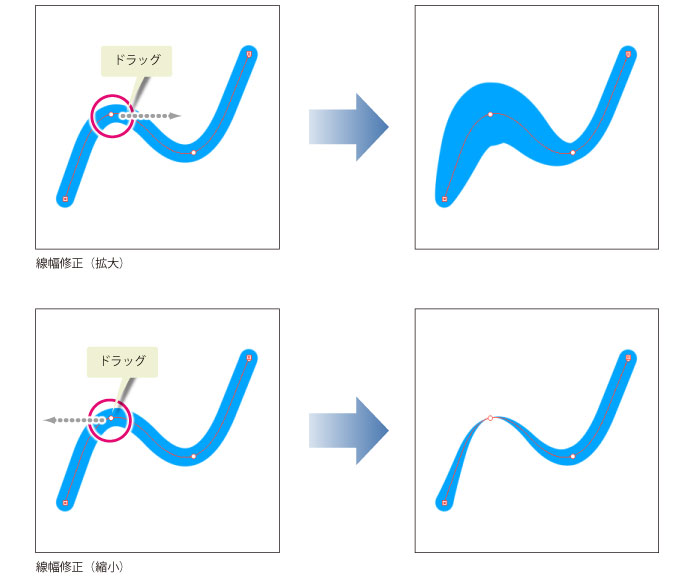

⑤線幅修正
制御点をドラッグすると、制御点周辺の線の太さを変更できます。
⑥濃度修正
制御点をドラッグすると、制御点周辺の線の濃度を変更できます。

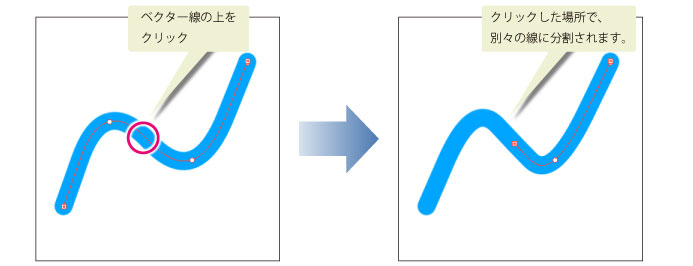

⑦線の切断
線の上でクリックすると、クリックした位置で線を切断できます。
⑧すべてのレイヤーを対象
オンにすると、表示されているすべてのベクターレイヤー・フキダシ・コマ枠・定規上の描線を操作できます。別のレイヤーに描画された線をクリックすると、編集するレイヤーが切り替わります。
オフにすると、編集中のベクターレイヤー・フキダシ・コマ枠・定規上の描線に対してのみ、操作が有効になります。
