線編集【PRO/EX】

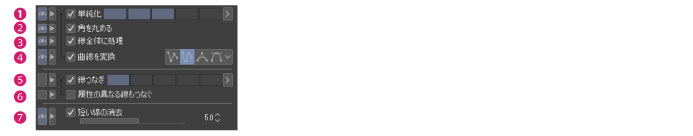

[ベクター線単純化]サブツールなどで[ベクターレイヤー]や[フキダシレイヤー]などを選択した場合、制御点を減らす度合いや、角の形状などを設定できます。




単純化

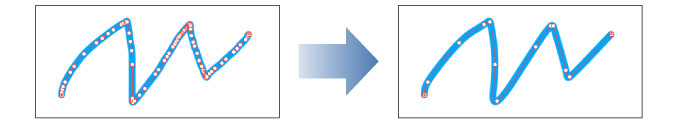

オンにすると、制御点を減らして線を単純化できます。制御点を減らす度合いを、スライダーで設定します。数値が大きいほど、制御点の数が減ります。




角を丸める

線に角がある場合に、角の形状を設定できます。

オンにすると、角の形状が滑らかな曲線になります。オフにすると、角の形状が維持され、角ばった形状になります。




線全体に処理

オンにすると、線の一部をクリックした場合でも、線全体が単純化します。

曲線を変換

線を単純化するときに曲線の種類を変更できます。[折れ線]・[スプライン]・[2次ベジェ]・[3次ベジェ]から選択できます。

この項目は、[単純化]と[線全体を変更]が有効な場合に設定できます。

線つなぎ

オンにすると、分けて描いた線をつなぎます。スライダーで効果の強さを設定できます。数値が大きいほど、効果が強くなります。




属性の異なる線もつなぐ

オンにすると、色・硬さ・厚さ・先端形状などが異なる線をつなげるようになります。

短い線の消去

オンにすると、処理範囲内にある短い線を消去できます。消去する線の長さは、スライダーで設定します。
