トンボ・基本枠の設定【PRO/EX】

[表示]メニュー→[トンボ・基本枠の設定]を選択すると、[トンボ・基本枠の設定]ダイアログが開きます。ダイアログでトンボ・基本枠の設定を編集できます。

トンボ・基本枠の設定ダイアログ



A.トンボ・基本枠

オンにすると、キャンバスに[トンボ]・[基本枠（内枠）]を作成します。

[基本枠]・[仕上がり枠]・[裁ち落とし]の各サイズを設定し、キャンバス上にガイドラインを表示します。

オフに設定してダイアログを閉じると、[トンボ・基本枠]は削除されます。



B.トンボ（仕上がり枠）

印刷され本になったときに、断裁されるラインを設定します。この寸法内の描画が、印刷されます。



①既定のサイズ（仕上がり枠）

仕上がり枠の[幅]・[高さ]を、既定のサイズから選択できます。

②仕上がり枠の設定

印刷される領域の大きさと、裁ち落とし幅を設定します。

幅

印刷される横の長さを設定します。

高さ

印刷される縦の長さを設定します。

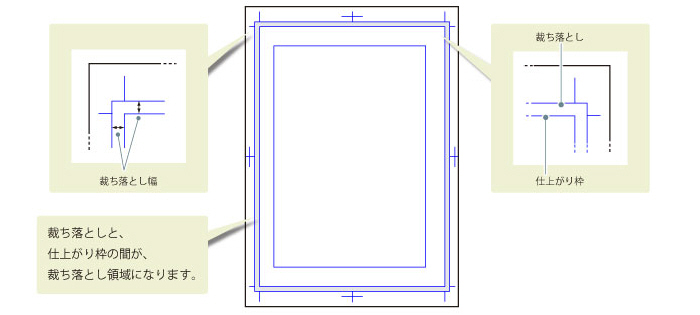

裁ち落とし幅

本の断裁時に[仕上がり枠]のラインがずれた場合のための予備の領域です。ページの端いっぱいまで印刷したいときには、この[裁ち落とし幅]の領域まで描画します。

裁ち落とし（外側から1番目の枠）と、仕上がり枠（外側から2番目の枠）の間が、裁ち落とし領域になります。



C.基本枠（内枠）

コマを配置する基準となる枠です。基本枠の大きさ・位置は、サイズで指定する方法と、マージンで指定する方法を選択できます。



①既定のサイズ（基本枠）

基本枠の[幅]・[高さ]を、既定のサイズから選択できます。

②基本枠の指定方法

基本枠の大きさ・位置の指定方法を、設定します。設定した内容によって、[基本枠の設定]の内容が切り替わります。

サイズ指定	サイズと位置で、基本枠を設定します。
マージン指定	用紙の上下左右からの距離で、基本枠を設定します。



③基本枠の設定

基本枠の大きさ・位置を設定します。設定項目は、[基本枠の指定方法]で選択した項目によって異なります。

サイズ指定の場合

サイズと位置で、基本枠を設定します。

幅	[基本枠]の横の長さを設定します。
高さ	[基本枠]の縦の長さを設定します。
横オフセット	[基本枠]の横の位置を設定します。
縦オフセット	[基本枠]の縦の位置を設定します。



·[横オフセット]が0の場合は、[基本枠]が[仕上がり枠]の左右中心の位置にあることを示します。 ·[縦オフセット]が0の場合は、[基本枠]が[仕上がり枠]の上下中心の位置にあることを示します。

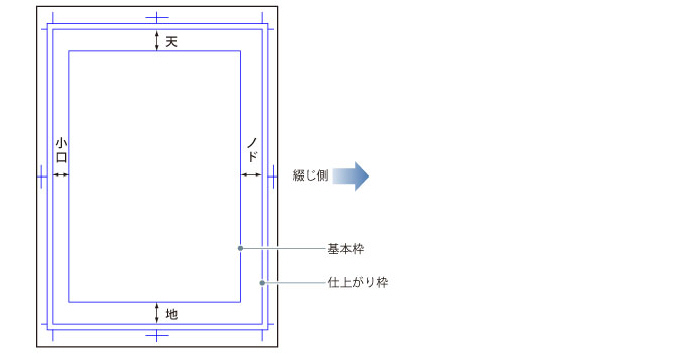

マージン指定の場合

用紙の上下左右からの距離で、基本枠を設定します。

@



天	[基本枠]の上辺を、用紙の上からの距離で指定します。
地	[基本枠]の下辺を、用紙の下からの距離で指定します。
ノド	[基本枠]の右辺または左辺を、「綴じる位置の方向」からの距離で指定します。
小口	[基本枠]の右辺または左辺を、「外側(綴じる位置の逆)方向」からの距離で指定します。



D.トンボを合わせる

オフの場合は、左右のページの用紙の端を合わせた位置に、トンボが作成されます。

オンの場合は、仕上がり枠の位置を合わせて、トンボを結合します。左右のページの仕上がり枠の位置は、[間隔]で調整できます。

[トンボを合わせる]は、見開きページの場合だけ表示されます。
