サブツール（移動ツール→要素グループ）

[移動]ツールから[要素]グループを選択した場合のサブツールは、下記の通りです。



要素移動

ドラッグすると、頂点・線・面を移動できます。

矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。



キーやマウスの操作を組み合わせると、下記の操作を行えます。

クリック	頂点・線・面を選択できます。
[Ctrl]キー+クリック	頂点・線・面を複数選択できます。複数選択した状態でドラッグすると、複数の頂点・線・面を移動できます。
[Shift]キー+ドラッグ	頂点・線・面を移動する方向が、作業平面の軸方向に固定されます。
右ドラッグ	頂点・線・面を移動する方向が、作業平面の垂直方向に固定されます。

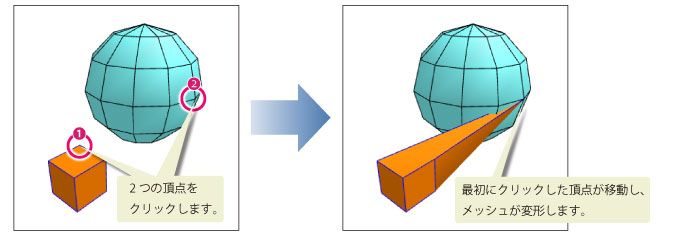

要素位置合わせ

クリックした２つの要素（頂点・線・面）の座標を合わせます。たとえば、２つの頂点を続けてクリックした場合、最初にクリックした頂点が、次にクリックした頂点の位置に移動します。

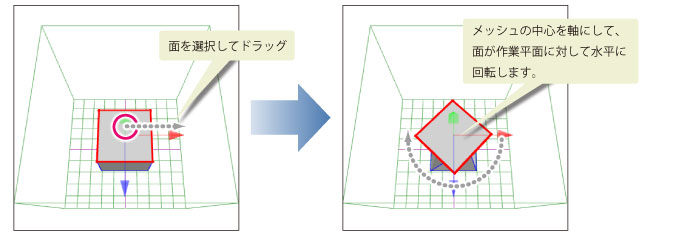

要素回転(中心)

ドラッグすると、作業平面に対して水平に、メッシュの中心を軸にして頂点・線・面を回転できます。



矩形で囲むように要素をドラッグすると、複数の要素をまとめて選択できます。なお、要素を選択する場合は、何もないところから、ドラッグを開始してください。



キーやマウスの操作を組み合わせると、下記の操作を行えます。

クリック	頂点・線・面を選択できます。
[Ctrl]キー+クリック	頂点・線・面を複数選択できます。
[Shift]キー+ドラッグ	頂点・線・面を45度ずつ回転できます。

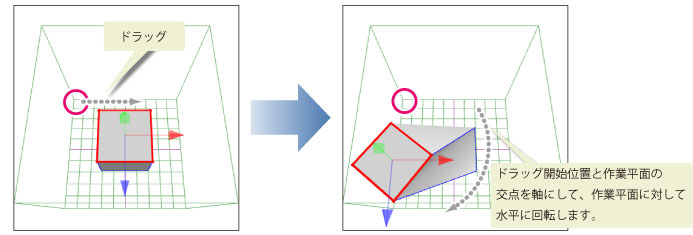

要素回転(選択点)

面・線・頂点を選択してドラッグすると、作業平面に対して水平に、ドラッグの開始位置と作業平面の交点を軸にして面・線・頂点を回転します。



マニピュレータの矢印にマウスカーソルを合わせてドラッグすると、マニピュレータの矢印の方向に合わせて面・線・頂点が移動します。



キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ

メッシュや線を45度ずつ回転できます。
