ツールプロパティ(移動ツール→要素グループ)

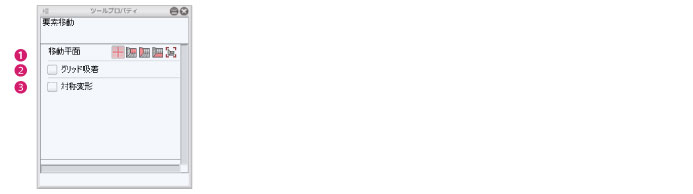

[移動]ツールの[要素]グループを選択すると、[ツールプロパティ]パレットで下記の設定を行えます。






[要素位置合わせ]・[要素回転(選択点)]を選択した場合、[ツールプロパティ]パレットの設定項目はありません。



移動平面

移動するときの基準となる平面を設定します。[作業平面]・[xy平面]・[yz平面]・[zx平面]・[画面に平行]から選択できます。




·[作業平面]を選択した場合は、[ドキュメント]ウィンドウで選択した作業平面が基準となります。

·[要素移動]サブツールを選択した場合のみ、表示されます。



グリッド吸着

グリッドのます目に吸着しながら、メッシュを移動します。




·吸着する範囲は、[表示設定]パレットの[吸着範囲]で設定できます。表示設定]パレットについては、表示設定パレットの機能を参照してください。

·[要素移動]サブツールを選択した場合のみ、表示されます。



対称変形

左右対称のメッシュの場合、1か所を変形すると、同じメッシュの対になる箇所も連動して移動・回転します。
